Конструкція і принцип дії термопар
Конструктивно термопара являє собою два провідники з різних металів або сплавів у вигляді дроту, що мають щільне, зазвичай зварене з'єднання одних кінців і вільні протилежні кінці. На вільних кінцях відповідно до ефекту Зеєбека виникає термо ЕРС величина, якої залежить від матеріалу дротяних електродів і пропорційна температурі з'єднаних кінців. Величина термо ЕРС і її залежність від температури стандартизовані ГОСТ 8.585-2001 і називається номінальною статичною характеристикою перетворення (НСХ). Вільні кінці призначені для приєднання до засобів вимірювання напруги.
Термопари можуть бути незахищеними або поміщеними в захисний корпус. Захисний корпус потрібен для запобігання деградації НСХ при безпосередньому контакті з вимірюваним середовищем.
Серед усього різноманіття типів і конструкцій термопар цікавою є термопара SF014 тайванської компанії, яка є виробником приладів EZODO, добре відомих у всьому світі.
Зовнішній вигляд і габаритні розміри

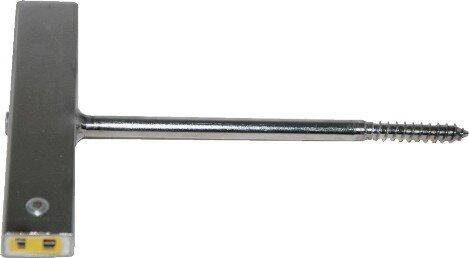

Конструкція термопари SF014 повторює конструкцію пробочного штопора. Один кінець її захисного корпуса має гвинтову нарізку – різьблення з кроком 6,55 мм на один оберт. Інший кінець має рукоятку, зручну для загвинчування в матеріал, температуру якого треба виміряти. У торці рукоятки розташована контактна розетка для підключення до електронних приладів. Розетка має так званий «захист від дурня», що забезпечує дотримання полярності при підключенні. Така конструкція забезпечує ряд переваг у порівнянні зі стандартними рішеннями:
- можливість вимірювати температуру в глибині матеріалу
- оперативний монтаж без необхідності попередньої підготовки місця установки
- відсутність необхідності кріплення
- щільний контакт з досліджуваним матеріалом для збільшення точності вимірювання та зменшення термічної інерційності
- наявність рукоятки усуває необхідність у будь-якому монтажному інструменті.
Технічні характеристики
Тип НСХ термопари | K (ТХА) |
Матеріал електродів | сплав хромель – позитивний потенціал |
сплав алюмель – негативний потенціал | |
Діапазон температур | від -40 до 200 °С |
Клас похибки | 0,75 |
Особливості
Матеріал захисного корпуса – нержавіюча сталь SUS 304 по японському стандарту JIS G-4303, що за складом відповідає стали корозійностійкій жароміцній 08Х18Н10.Така сталь застосовується при виробництві обладнання для хімічних, харчових і підприємств громадського харчування, обладнання для виробництва, зберігання і транспортування молока, пива, вина та інших напоїв, а також хімічних реактивів. Для кухонних і столових виробів.

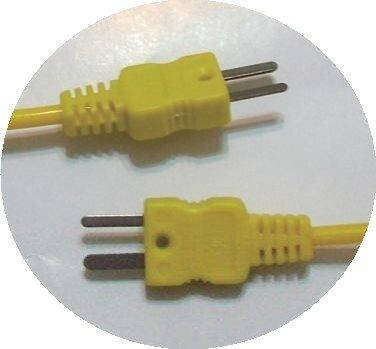

У комплект поставки входить подовжувач – провід довжиною 2 метри з двома кабельними роз'ємами. Двополюсний полярний ножовий роз'єм для підключення до розетки на рукоятці термопари SF 014 і коаксіальний для з'єднання з електронним блоком вимірювання.
Гвинтова термопара SF014 унікальна за своєю конструкцією. Область її застосування дуже обширна.
Основні | |
---|---|
Виробник | Gondo Electronic |
Країна виробник | Тайвань |
Одиниця виміру | °С |
- Ціна: 2 780 ₴
